 1、設備概述

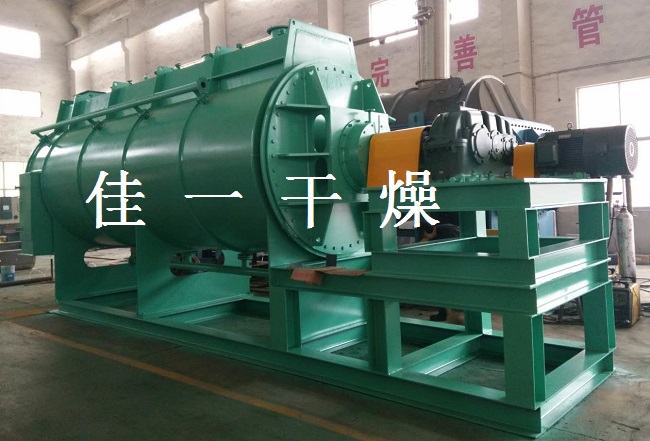

  圓盤槳葉式干燥機主體由一個圓筒形的外殼和一組主軸貫穿的圓盤組成。圓盤組是中空的，熱介質從這里流過，把熱量通過圓盤間接傳輸給污泥。污泥在圓盤與外殼之間通過，接受圓盤傳遞的熱，蒸發水分。污泥水分蒸發形成的水蒸氣聚集在圓盤上方的穹頂里，被少量的通風帶出干化機。圓盤有兩個作用：一是它給污泥提供足夠大的換熱面積；二是它緩慢轉動，它上面的小推進器推動污泥向指定的方向流動并起到很好的攪拌作用。圓盤干化機利用每個圓盤的雙面?zhèn)鳠?，可以在小空間里提供很大的換熱面積，這使得圓盤干化機體型緊湊。圓盤的轉動變頻可調，轉速約為5r/min，因此磨損很小。圓盤盤面與軸是垂直的，所以它本身的轉動不影響污泥的流向，圓盤邊緣有一些小槳葉，這些小槳葉有一定的傾角，既幫助污泥定向流動，又起到攪拌的作用。外殼是不動的，它容納污泥和污泥蒸發產生的水蒸氣。外殼內壁有固定的刮刀。刮刀很長，伸到圓盤之間的空隙，防止有大塊污泥固結在盤片上。與圓盤上的槳葉類似，固定刮刀也起到攪拌的作用。

2、設備結構

  ① 筒體近似一個圓柱體外殼，上部高起，空出容納物料廢蒸汽的空間，并設有廢蒸汽出口。

  ② 轉盤軸是干化轉盤的承載部件，它是一個中空軸，所有的轉盤焊接在這個中空軸上。每片轉盤由兩個對扣的圓盤焊接而成。軸內腔與所有轉盤內腔相連通。為了提高轉盤的堅固性，空心轉盤內腔分布著許多鉚釘，鉚釘兩端支撐著左右兩個圓盤。
